i2c Module an Calliope anstecken.

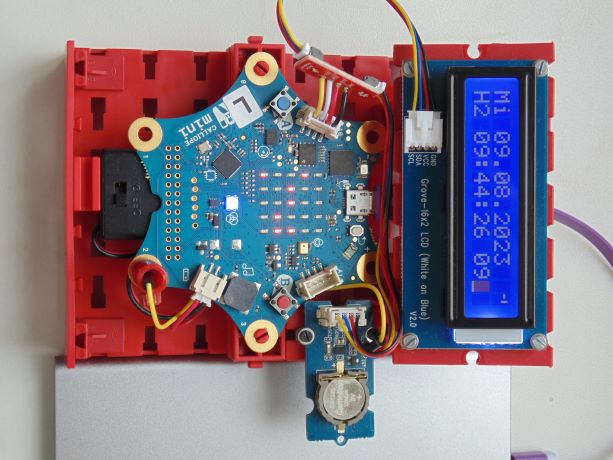

Alle i2c Module werden parallel am linken Grove Steckverbinder A0 angeschlossen. Dazu kann ein i2c-Hub benutzt werden.
Für die Stromversorgung sollte Calliope über USB Kabel (an Computer oder Powerbank) angeschlossen sein.
.hex-Datei direkt auf Calliope laden, oder in MakeCode importieren.
Dieses Projekt von GitHub importieren, bearbeiten, mit Calliope testen.
Um dieses Repository in MakeCode zu importieren.
- öffne https://makecode.calliope.cc
- klicke auf Importieren und dann auf Importiere URL
- kopiere die folgende URL des Projekts in die Zwischenablage (Strg-C)
- calliope-net/i2c-uhr-stellen
- füge sie auf der MakeCode Webseite ein (Strg-V) und klicke auf Los geht’s!
Bedienung der Calliope-App ‘Uhr stellen’.
Nur wenn ein LCD Modul mit RGB Hintergrundbeleuchtung angeschlossen ist, wird diese mit A+B geklickt an geschaltet.
- das Programm hat 3 Zustände (Variable iStatus):
- 1 Anzeige Datum und Zeit (RGB LED aus)
- 2 Uhr stellen (RGB LED blau)
- 3 Register anzeigen und Offset stellen (RGB LED gelb)
- die Umschaltung 1→2, 2→3 erfolgt mit A+B halten, zurück zu →1 mit A+B geklickt
- im Status 1 Anzeige Datum und Zeit
- A geklickt zeigt auf der 25 LED Matrix binär das Datum an (Variable i25LED = 1)
- B geklickt zeigt auf der 25 LED Matrix binär die Zeit an (Variable i25LED = 2)
- A+B geklickt RGB Hintergrundbeleuchtung grün, rot bei Fehler OscillatorStop
- der Fehler wird gelöscht, wenn die Sekunde neu gestellt wird
- A+B halten → Status-2
- im Status 2 Uhr stellen (RGB LED blau)
- Register: 0-Sekunde 1-Minute 2-Stunde 3-Tag 4-Wochentag 5-Monat 6-Jahr (Variable iReg)
- am Anfang ist 2-Stunde eingestellt
- A geklickt ändert den Wert im eingestellten Register um -1 (z.B. Stunde -1)
- B geklickt ändert den Wert im eingestellten Register um +1 (z.B. Stunde +1)
- A halten schaltet um auf ein anderes Register -1 (z.B. von 2-Stunde auf 1-Minute)
- B halten schaltet um auf ein anderes Register +1 (z.B. von 2-Stunde auf 3-Tag)
- A+B geklickt → Status-1
- wenn Register 0-Sekunde eingestellt ist, wird die Sekunde auf 0 gestellt
- A+B halten → Status-3
- im Status 3 Register anzeigen und Offset stellen (RGB LED gelb)
- zeigt den Inhalt aller 4 Control-Register an, nur Offset kann geändert werden
- A geklickt ändert den Wert im Offset Register um -1
- B geklickt ändert den Wert im Offset Register um +1
- Werte von -64 bis +63 dienen zur Korrektur, wenn die Uhr falsch geht
- A+B geklickt → Status-1
Der Sekundentakt kann von einer alle 1000 ms Schleife kommen. Genauer geht es, wenn ein PIN mit CLK am RTC-Modul verdrahtet wird. Das wird erkennt und schaltet die Schleife ab (Variable bCLK). Ein Symbol wird im LCD Display angezeigt.
Erweiterungen
Die Calliope-App ‘Uhr stellen’ lädt folgende Erweiterungen:
| Erweiterung für MakeCode | Blöcke zur Programmierung der i2c-Module |
|---|---|
| calliope-net/bit | Blöcke für HEX-Zahlen, bitweise Logik |
| calliope-net/rtc-uhr | Quarz-Uhr mit Knopfzelle |
| calliope-net/lcd-16x2 | LCD-Display 16 Zeichen x 2 Zeilen |
Upates für Erweiterungen; Erweiterungen aus einem Projekt löschen.
Alle i2c-Erweiterungen für MakeCode von calliope-net (Software).
Calliope-Apps, .hex-Dateien, Bildschirmfotos mit Blöcken
Alle Beispiel-Projekte für MakeCode von calliope-net (Calliope-Apps).
